变频器和电机是工业现场电磁侵犯最主要的开首之一。变频器通过高频PWM调制初始电机，开关频率时常在几kHz至几十kHz范畴内，产生的谐波重量遮掩宽频段；大功率电机启停时的电流冲击，会在周围空间酿成锐利的瞬态磁场。在这类环境中布设的网线，如若屏蔽选型或施工处理不妥，侵犯会平直耦合进数据信号，导致通讯误码、丢包致使收聚首断。
一、三种屏蔽结构的实质相反
商场上常见的屏蔽网线标志宽绰，FTP、STP、SFTP、F/UTP、S/FTP……定名法例不调解导致选型繁杂。按照ISO/IEC 11801圭表的示意形式，斜杠前示意举座屏蔽，斜杠后示意线对屏蔽，U代表无屏蔽，F代表铝箔屏蔽，S代表编织网屏蔽。
F/UTP（铝箔总屏蔽，线对无屏蔽）：举座包裹一层铝箔，本钱低、施工便捷，对高频侵犯有一定衰减服从。铝箔遮掩率时常在100%，但铝箔自己较薄，机械强度有限，弯折后容易出现微裂纹，恒久使用屏蔽一语气性会着落。在侵犯进度中等的环境中是性价相比高的选拔。
S/FTP（编织网总屏蔽加铝箔线对屏蔽）：双层屏蔽结构，编织网提供低频屏蔽和机械保护，铝箔线对屏蔽进一步阻扰各线对之间的串扰。这是当今工业屏蔽网线中看重身手最无缺的结构，对变频器产生的宽频段侵犯遮掩服从最佳。代价是外径较大、柔韧性略低于单层屏蔽，端接工艺条目更高。
S/UTP（编织网总屏蔽，线对无屏蔽）：编织网屏蔽的低频和机械性能优于铝箔，但艰苦线对单独屏蔽，线对间串扰扼制不如S/FTP。相宜主要侵犯来自外部辐照而非线对里面串扰的样子。
在变频器和大功率电机独揽的布线，侵犯频段宽、强度高，S/FTP是最妥当的选拔；侵犯进度中等或预算有限时，F/UTP协作圭表的接地处理时常已够用。
二、屏蔽服从的真确前提：接地
亚博体彩app2026世界杯中国官方下载这是屏蔽网线最容易被疏远的中枢问题——屏蔽层不接地，即是莫得屏蔽。
屏蔽层的看重旨趣是将感应到的侵犯电流导入地面，如若屏蔽层悬空，侵犯电流无处泄放，屏蔽层反而成为天线，将外部侵犯更聚拢地耦合进线缆里面，服从比不加屏蔽更差。
正确的作念法是屏蔽层单端接地，时常在开采侧（信号源端）接地，另一端悬空。两头同期接地会酿成地环路，两个接方位之间的电位差产生环流，环绽开过互感耦合进信号线，引入新的侵犯。接地线应短而平直，接方位的搏斗电阻需要鼓胀低，松动或氧化的接地纠合会显赫裁汰屏蔽服从。
实质工程中，凤凰彩票中国官网入口接地处理不圭表是屏蔽网线"没服从"的最常原谅因，时时不是居品问题，而是施工问题。

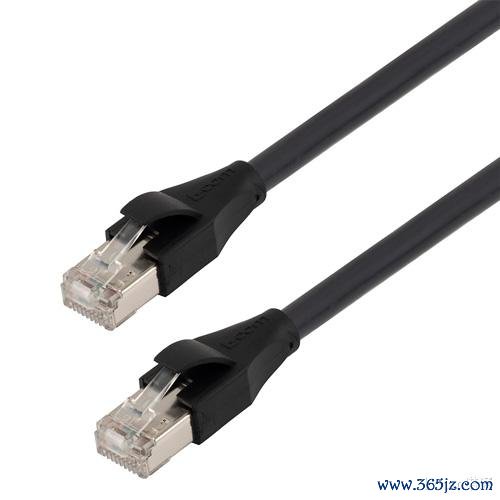

L-com 6类以太网线缆组件，分离单独屏蔽的双绞线以外进一步裹敷编织屏蔽层（S/FTP），RJ45公头/插头，26AWG多股导线，CMG阻燃级PVC护套，黑
三、布线间距与旅途雷同要害
屏蔽科罚的是照旧插足线缆的侵犯，减少侵犯源流的耦合强度雷同禁绝。网线与变频器输出电缆（能源线）之间应保抓鼓胀间距，时常提出不低于300mm；如若必须交叉，应以90度垂直交叉而非平行走线，最大戒指减少磁场耦合面积。穿金属线槽敷设时，信号线与能源线应分槽，金属线槽自己也提供一定的附加屏蔽服从。
L-com诺通提供丰富品类的工业级屏蔽网线，遮掩F/UTP、S/FTP等多种屏蔽层结构，适配从深广工业室内到强侵犯重工业环境的多元纠合需求，可把柄现场侵犯等第和布线条目生动选型。
四、快问快答
Q：买了S/FTP双层屏蔽网线，接到变频器独揽如故丢包，屏蔽线是不是买到赝品了？
A：先查接地。屏蔽层莫得正确接地是最常见的原因，和线缆真假无关。说明屏蔽层在信号源端单端接地，接地线短而平直，搏斗点无氧化松动。接地圭表后仍有问题，再搜检网线与变频器能源线之间的物理间距是否鼓胀，两者平行走线距离过近，屏蔽层的扼制身手也会达到上限。
Q：F/UTP和S/FTP价钱差了不少，变频器环境下有必要上双层屏蔽吗？
A：看侵犯强度。变频器功率在几十kW以下、网线与能源线间距能保抓300mm以上、通讯速度在百兆以内，F/UTP协作圭表接地时常够用。变频器功率大、布线空间受限导致间距不及、或通讯对误码率条目严格，S/FTP的宽频段双层看重才体现出实质价值。不是整个样子王人需要最高规格，匹配实质侵犯等第选型更合理。
Q：屏蔽网线两头王人接地了，侵犯反而比之前更严重，是奈何回事？
A：两头接地酿成了地环路。两个接方位之间存在电位差，在屏蔽层上产生环流，这个环绽开过互感耦合进信号线，制造出新的侵犯。改成单端接地，保留信号源端接地，另一端屏蔽层悬空，问题时常立即改善。
Q：网线照旧穿在金属线槽里走线了，还需要另外选屏蔽网线吗？
A：金属线槽提供一定的附加屏蔽凤凰彩票中国官网入口，但前提雷同是线槽自己可靠接地，且槽体纠合处导通或者。如若侵犯较弱，金属线槽加UTP网线的组合未必已够用；侵犯强度高或对通讯可靠性条目严格的样子，线槽和屏蔽网线双重看重更妥当，两者不是替代关连而是重复关连。
